Разводка труб и установка сантехники при строительстве бани: советы для надежного результата

Для предотвращения промерзания магистрали в зимний период укладывайте подводящую магистраль на глубину 1,7–2 метра или используйте саморегулирующийся греющий кабель мощностью 15–20 Вт на погонный метр. Внутри помещения используйте полипропиленовые изделия с армированием стекловолокном, так как они выдерживают температуру до +95 °C и не деформируются при нагреве воздуха в предбаннике. Для отвода стоков монтируйте поливинилхлоридные элементы оранжевого цвета диаметром 110 мм, которые сохраняют прочность при давлении грунта. Соблюдайте уклон сливной магистрали 2 см на каждый метр длины, чтобы избежать застоя воды и появления запаха гнили.

Размещайте точки водоразбора на высоте 100 см от чистового пола для смесителей и 120 см для обливных устройств. Присоединение кранов выполняйте через водорозетки, жестко зафиксированные на стене, чтобы исключить вибрацию при скачках давления. Для горячего водоснабжения выбирайте электрические бойлеры с баком из нержавеющей стали, так как эмалированные покрытия трескаются от резких перепадов температур, характерных для периодически отапливаемых зданий. Интегрируйте в систему сливной кран в самой низкой точке контура, чтобы опорожнить трассу за 5 минут перед отъездом, предотвращая разрыв фитингов льдом.

В помывочной зоне устанавливайте трапы с сухим затвором вместо гидравлического. Обычный сифон пересыхает за неделю простоя, пропуская газы из септика внутрь объекта, тогда как подпружиненная мембрана или поплавок блокируют испарения без наличия влаги. Используйте шаровые краны с латунным шаром и стальной ручкой, которые выдерживают 50 000 циклов открытия. Крепите узлы к стенам с помощью клипс через каждые 60 см на горизонтальных участках, что исключает провисание при заполнении системы жидкостью.

Выбор труб из сшитого полиэтилена или пропилена для работы в условиях перепадов температур

Для неотапливаемых помещений и зон с риском промерзания выбирайте сшитый полиэтилен (PEX). Этот материал обладает молекулярной памятью: при замерзании воды внутри магистрали стенки расширяются, а после оттаивания возвращаются в исходное состояние без трещин и деформаций. Полипропилен (PP-R) статичен, поэтому расширение льда приводит к разрыву структуры пластика или соединительных фитингов. PEX выдерживает кратковременные скачки температуры до +110 °C, в то время как стандартный пропилен начинает размягчаться уже при +95 °C, что критично для контуров, подключенных к твердотопливным котлам без теплоаккумулятора.

Линейное расширение полипропилена составляет 15 см на каждые 10 метров при нагреве на 50 градусов, что требует монтажа П-образных или петлевых компенсаторов через каждые 3–5 метров. Сшитый полиэтилен за счет гибкости нивелирует температурные колебания внутри стяжки или штробы. При использовании армированного алюминием PP-R коэффициент расширения снижается, но риск расслоения стенки из-за разницы физических свойств пластика и металла сохраняется. PEX-труба цельная, монтируется без промежуточных стыков сегментами по 50–100 метров, исключая протечки в скрытых узлах.

Технические нюансы соединений

Соединение пропилена зависит от квалификации мастера и чистоты насадок паяльника. Чтобы исключить ошибки при монтаже, стоит обратиться к специалистам профильного сервисного центра, подробная информация об услугах доступна на странице https://mbr-group-msk.com/santehnika. Перегрев стыка сужает внутренний диаметр прохода в 1,5–2 раза, создавая лишнее сопротивление насосу. Недогрев ведет к образованию холодных стыков, которые дают течь через 2–3 сезона из-за вибраций и термических ударов. Технология аксиальной запрессовки сшитого полиэтилена исключает влияние человеческого фактора: фитинг удерживается за счет давления самой гильзы и структуры материала. Такое соединение считается неразборным и официально разрешено для заливки бетоном.

Пропилен дешевле сшитого полиэтилена в 2–3 раза, а фитинги к нему стоят копейки. Однако итоговая смета на PEX часто оказывается сопоставимой из-за отсутствия необходимости в десятках угловых колен и муфт. Гибкую магистраль можно проложить по кратчайшему пути, огибая препятствия. Выбирайте полипропилен только для открытой прокладки в стабильно отапливаемых зданиях, где температура теплоносителя не превышает 70 °C. Во всех остальных случаях, особенно при риске отрицательных температур, PEX обеспечит срок службы до 50 лет без обслуживания.

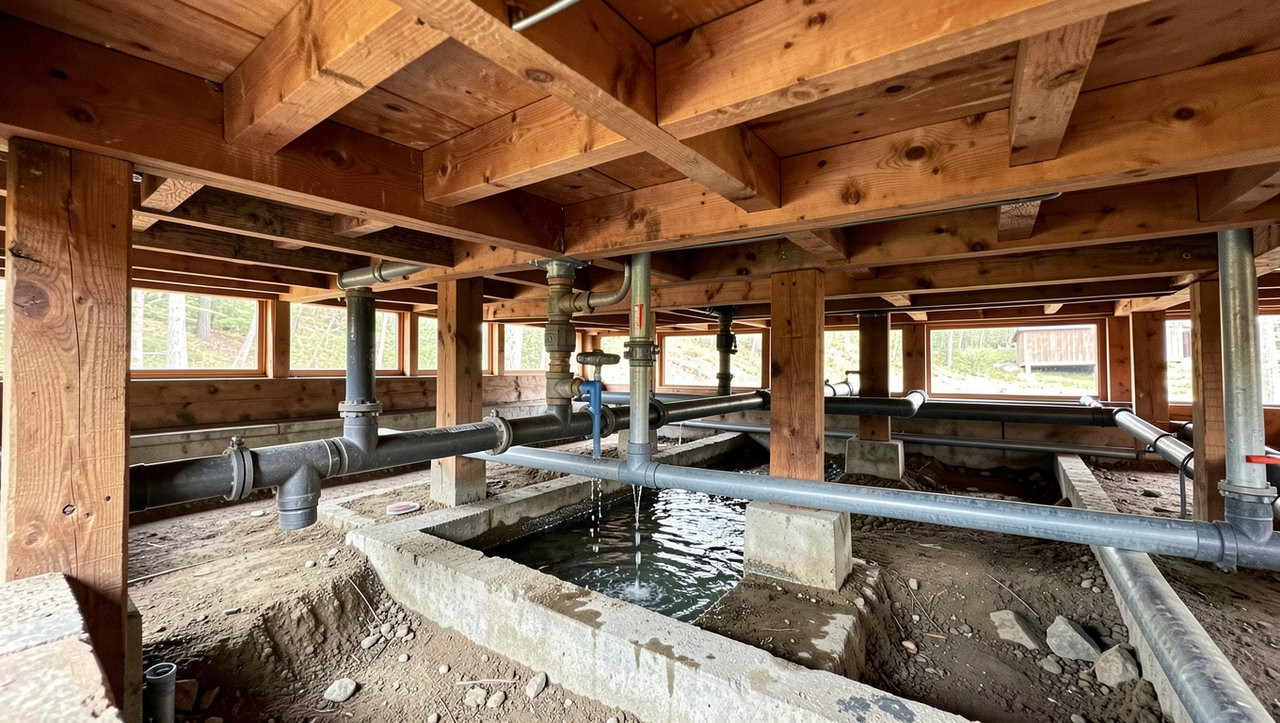

Проектирование уклона канализационных труб для предотвращения застоя воды и промерзания слива

Соблюдайте наклон строго 2 см на один погонный метр для магистралей диаметром 110 мм и 3 см – для 50 мм. Отклонение от этих параметров в большую сторону ускоряет поток жидкости, из-за чего твердые фракции оседают на стенках, не успевая смыться. Слишком малый градус вызывает застой мыльной воды, что приводит к заиливанию просвета и размножению бактерий. Контролируйте точность горизонта лазерным уровнем по всей длине трассы, фиксируя пластиковые каналы хомутами через каждые 60–80 см, чтобы исключить провисание под весом стоков.

Технические параметры заглубления и теплоизоляции

Защита от ледяных пробок требует укладки коммуникаций ниже уровня промерзания грунта в конкретном регионе. Если конструктивные особенности фундамента не позволяют уйти на глубину 1,2–1,5 метра, используйте следующие решения:

• Применяйте скорлупу из экструдированного пенополистирола толщиной от 50 мм.
• Монтируйте саморегулирующийся нагревательный кабель мощностью 15–20 Вт/м вдоль нижней части коллектора.
• Оборачивайте стыки фольгированным скотчем для отражения тепла.
• Используйте гильзы из стальных футляров в местах прохода через бетонное основание.

Минимизируйте количество поворотов на пути следования стоков к септику или выгребной яме. Вместо одного колена под углом 90 градусов соединяйте два фитинга по 45 градусов. Такая конфигурация снижает гидравлическое сопротивление и предотвращает образование засоров в узловых точках. В местах изменения направления потока длиннее 10 метров монтируйте ревизионные люки для технического обслуживания. Внутренние поверхности магистралей выбирайте гладкие, без заусенцев на срезах, чтобы жир и мелкий мусор не цеплялись за края стыков.

Правильный монтаж сливного контура гарантирует автономную работу системы без откачки и прочистки в течение 10–15 лет. Используйте рыжие полипропиленовые изделия для наружных работ, так как они выдерживают давление грунта и перепады температур. Серые аналоги предназначены только для внутренней прокладки из-за низкой кольцевой жесткости. Перед засыпкой траншеи делайте песчаную подушку высотой 10 см и проливайте ее водой для плотной усадки, предотвращая деформацию сливного пути под весом земли.

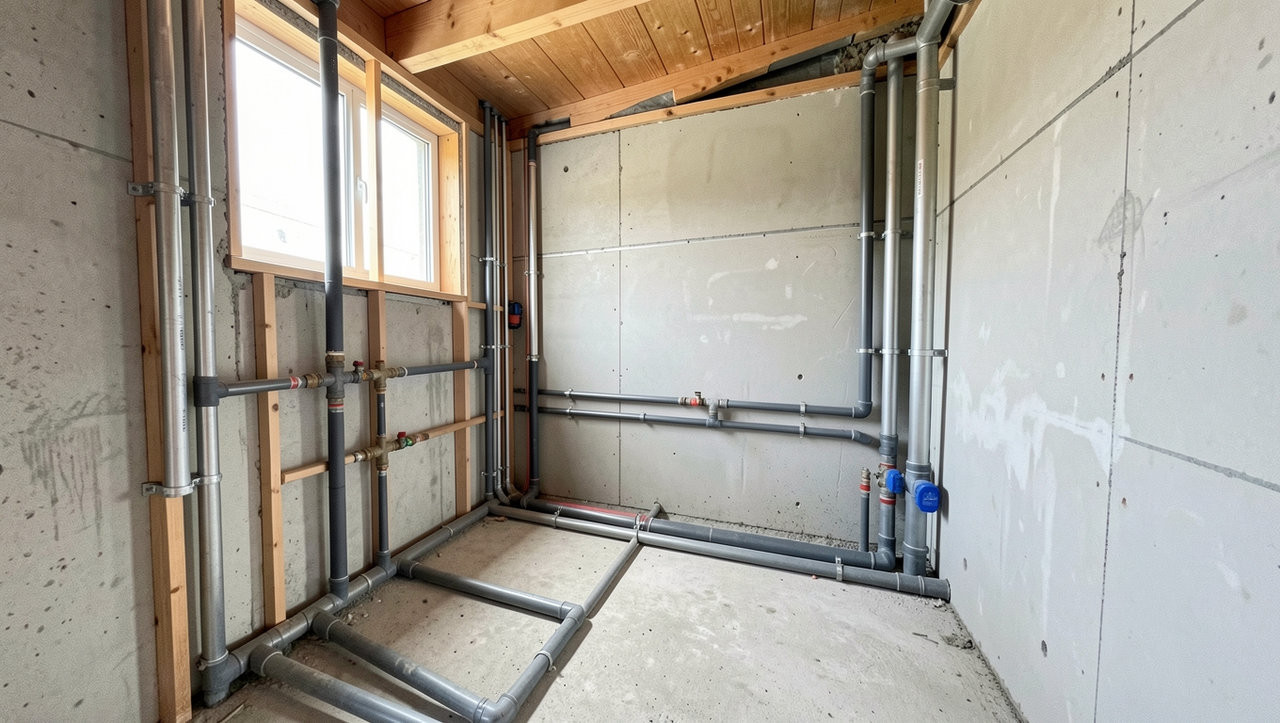

Организация скрытой разводки водоснабжения в каркасных и рубленых стенах бани

Монтируйте магистрали внутри каркаса до этапа зашивки стен утеплителем и пароизоляцией. Используйте сшитый полиэтилен (PEX) или многослойный металлопластик, чтобы минимизировать количество соединений внутри перегородок. Прокладывайте трассы строго вертикально или горизонтально через предварительно просверленные отверстия в стойках каркаса. Центрируйте каналы в брусках сечением 150х50 мм, оставляя зазор не менее 30 мм от края до отверстия. Это защитит инженерные сети от случайного прокола саморезом во время фиксации вагонки или липового горбыля.

В срубах из оцилиндрованного бревна или лафета применяйте метод фрезеровки штроб в торцах дверных и оконных проемов. Учитывайте неизбежную усадку древесины, которая составляет до 10% высоты первого этажа в течение двух лет. Для компенсации вертикальных смещений используйте следующие технические решения:

• Оставляйте запас длины гибких подводок в виде петли в нижней части строения.
• Закрепляйте жесткие полимерные контуры на скользящие опоры с овальными пазами.
• Формируйте технические зазоры в местах прохода перекрытий диаметром на 20-30 мм больше внешнего сечения изоляционной оболочки.
• Применяйте демпфирующие гильзы из оцинкованной стали или пластика.

Такой подход исключает деформацию фитингов и разгерметизацию узлов под давлением веса оседающих венцов.

Обязательно надевайте на каждую ветку утеплитель из вспененного каучука или полиэтилена толщиной от 6 до 9 мм. В парилке и моечной зоне температура воздуха достигает 60–90 градусов, что вызывает образование конденсата на холодном водопроводе. Слой термоизоляции предотвращает гниение деревянных элементов конструкции и появление плесени внутри закрытых полостей. Фиксируйте защитные чулки армированным скотчем на стыках. При прокладке горячей линии изоляция сокращает теплопотери, сохраняя температуру потока до точки водоразбора.

Выносите коллекторный узел в техническое помещение или предбанник с температурой выше +5 градусов. Группируйте выходы под смесители и душевые лейки с помощью стальных монтажных планок, жестко закрепленных на черновой обшивке. Для контроля герметичности перед финишной отделкой проведите опрессовку системы давлением 6-8 бар в течение 30 минут. Отсутствие падения стрелки манометра подтверждает готовность контура к эксплуатации. Установите сливные краны в самой низкой точке сети для полного удаления жидкости перед зимней консервацией постройки.

Монтаж системы полного слива воды из трубопровода для консервации бани в зимний период

Обязательно предусмотрите байпас в обход обратного клапана, так как этот узел блокирует отток влаги из внутреннего контура обратно в скважину или колодец. Установите обводную линию с запорным механизмом, который открывается только на время консервации сауны. Параллельно с этим демонтируйте гибкие подводки к душевым лейкам и бачкам унитазов, так как резиновые шланги в оплетке теряют эластичность при отрицательных температурах. Слейте остатки из лейки, предварительно перевернув её несколько раз.

Технические параметры элементов системы

Особое внимание уделите электрическому водонагревателю. Обычного открытия крана горячей воды недостаточно, так как конструкция заборной трубки внутри бака не достает до дна. Чтобы полностью опустошить емкость, установите на патрубке подачи холодной воды тройник со сливным вентилем сразу после предохранительного клапана. Открутите гайку на выходе горячей воды, чтобы внутрь попал воздух, иначе вакуум удержит до 10–15 литров жидкости, что приведет к деформации внутреннего бака при замерзании.

Защитите гидрозатворы в трапах и унитазах. Вода в коленах санфаянса замерзнет и расколет керамику. Откачайте ее шприцем или клизмой, после чего залейте в сифоны 200–300 мл нетоксичного антифриза на основе пропиленгликоля. Не используйте автомобильный тосол, так как он ядовит и повреждает септики. Альтернативный метод – плотно заткнуть сливные отверстия сухой ветошью или вставить внутрь куски пенопласта, которые примут на себя давление льда.

Фильтры грубой и тонкой очистки требуют полной разборки. Открутите колбы, вылейте содержимое и извлеките картриджи. Оставьте корпуса в открученном состоянии до весны или протрите их насухо и закрутите обратно без затягивания ключом. Резиновые уплотнительные кольца смажьте силиконовой смазкой, чтобы они не присохли и не потрескались за зиму. Хранение влажных картриджей в неотапливаемом помещении недопустимо из-за риска развития плесени внутри структуры материала.

Алгоритм подготовки насосной станции

Выключите электропитание насоса. Откройте все краны в помывочной и парной для сброса давления. Отсоедините напорный шланг. Из гидроаккумулятора жидкость удаляется через штатный патрубок. Проверьте давление воздуха в пустом баке – оно должно составлять 1.5 атм. Если оставить воду внутри резиновой мембраны, она прилипнет к стенкам или лопнет. Насос лучше забрать в теплое место, так как остатки капель в рабочей камере повреждают крыльчатку при пуске в мороз.

Если подводящая магистраль проложена выше глубины промерзания грунта (менее 1.5–1.8 метра для средней полосы), используйте греющий кабель внутри или снаружи оболочки. При консервации убедитесь, что кабель обесточен. Маркируйте все запорные узлы бирками с указанием положения «открыто/закрыто» для зимнего режима. Это исключит ошибки при запуске водоснабжения весной, когда случайное закрытие дренажа при неопорожненной системе приведет к заливу пола или скрытым протечкам за обшивкой стен.

Монтируйте гильзы из жесткого ПВХ диаметром на 10–15 мм больше основной магистрали в точках прохода через стяжку или деревянный настил. Этот зазор компенсирует температурные расширения полипропилена, которые составляют 0,15 мм на каждый метр при нагреве на 1 градус. Свободное пространство между стенкой гильзы и контуром слива заполняйте эластичным полиуретановым герметиком, сохраняющим подвижность при перепадах от +5 до +80 °C. Жесткая фиксация цементным раствором приводит к растрескиванию финишного покрытия из-за вибраций и теплового удлинения пластика.

Герметичность стыка обеспечивается созданием многослойного барьера по следующей схеме:

Используйте готовые проходные элементы с фланцами для крепления к черновому основанию. Высота выступающей части патрубка над уровнем плитки должна составлять 20–30 мм, чтобы исключить прямой контакт воды с внутренними слоями перекрытия. При монтаже трапа в моечной формируйте уклон 2 см на каждый погонный метр пола в сторону сливной решетки. Если применяется деревянное покрытие, края отверстий обрабатывайте битумным праймером или эпоксидной смолой, чтобы предотвратить гниение древесины от конденсата, скапливающегося на внешней стороне коммуникаций.

Выбирайте уплотнительные кольца из EPDM-резины, так как этот материал устойчив к моющим средствам и не рассыхается в течение 15–20 лет эксплуатации. Для проверки качества работ залейте пол водой на уровень 2-3 см и оставьте на 24 часа. Отсутствие мокрых пятен на потолке нижнего яруса или в подполье подтверждает герметичность узлов. Использование самоклеящихся лент на бутилкаучуковой основе упрощает фиксацию манжет на неровных поверхностях бетона, обеспечивая адгезию свыше 0,3 МПа.

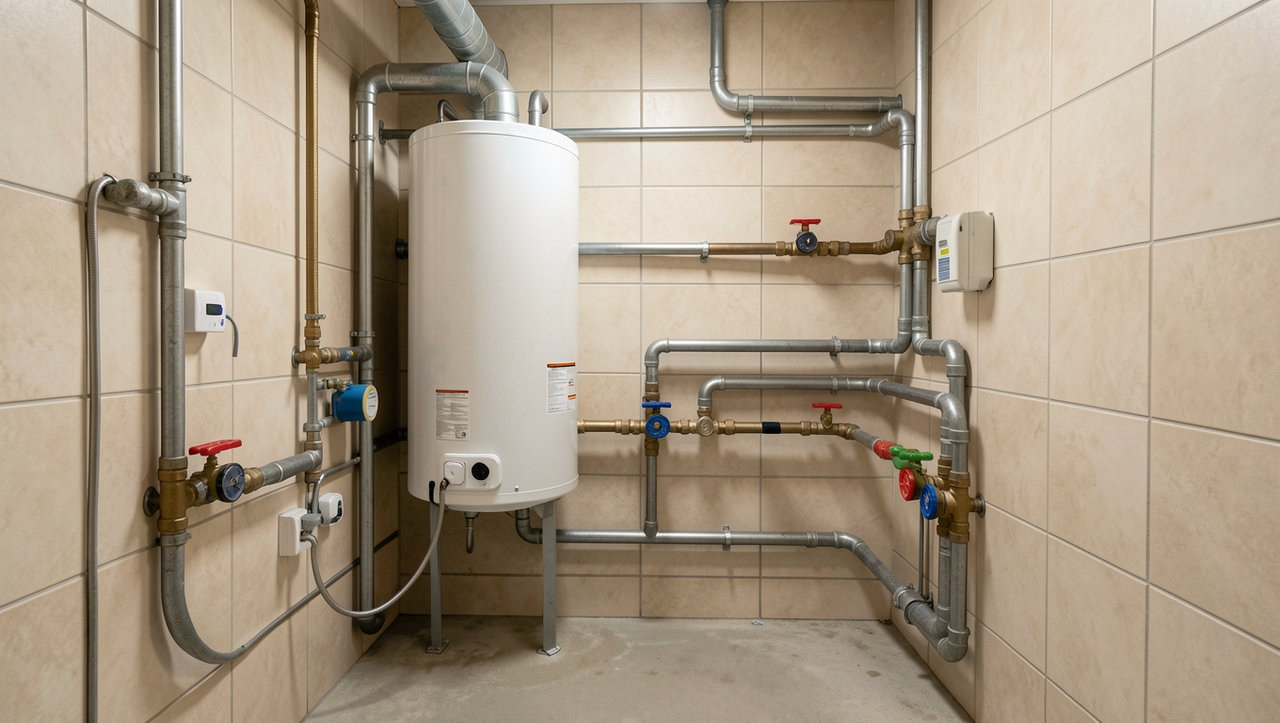

Особенности подключения накопительного водонагревателя к системе с низким давлением воды

Размещайте бойлер на высоте минимум 2–3 метра над точкой водоразбора, если подача идет самотеком из накопительного бака. Это создаст минимальный напор в 0,2–0,3 бар, необходимый для преодоления сопротивления обратного клапана. Стандартные пружинные клапаны часто не открываются при слабом потоке, поэтому замените их на лепестковые модели с минимальным сопротивлением. Выбирайте баки с внутренним баком из нержавеющей стали толщиной от 1,5 мм, так как они лучше переносят частые циклы опорожнения и наполнения без деформации швов.

Для стабильной работы смесителя в душе используйте магистральный насос повышения давления с датчиком протока. Модели мощностью 90–120 Вт увеличивают напор на 0,8–1,2 атмосферы, чего достаточно для активации автоматики нагревателя. Насос следует монтировать строго перед входом в бойлер, а не на общей магистрали, чтобы исключить сухой ход при пустом резервуаре. Настройте датчик на срабатывание при потоке от 1,5 литров в минуту. Это предотвратит перегрев ТЭНа и обеспечит равномерную температуру струи.

Технические нюансы обвязки и арматуры

Замените гибкую подводку на полипропиленовые или медные магистрали с внутренним сечением 15–20 мм. Узкие шланги создают линейное сопротивление, которое снижает и без того слабый напор на 15–20%. На входе холодной воды обязательно предусмотрите тройник с шаровым краном для слива жидкости. В условиях слабого давления естественный отток через кран смесителя невозможен из-за образования вакуума в емкости. Воздушный клапан в верхней точке контура решит проблему завоздушивания системы и обеспечит плавный забор воды.

Используйте термостатические смесители на выходе из аппарата. Они поддерживают заданную температуру, подмешивая холодный поток автоматически, что критично при колебаниях напора в основной магистрали. Если давление падает ниже 0,5 бар, обычный двухвентильный кран будет выдавать то кипяток, то холодную воду. Термостат с керамическим картриджем реагирует на изменения за 0,3 секунды, защищая кожу от ожогов. Это решение экономит до 25% нагретой воды, так как исключает время на ручную настройку комфортного режима.

При монтаже в одноэтажных постройках с плоской кровлей, где стоит бак, применяйте схему с открытым расширительным сосудом. Это исключает риск избыточного давления при расширении воды и позволяет отказаться от предохранительного клапана, который часто подтекает при низком входном напоре. Высота столба воды в 5 метров дает 0,5 атмосфер – этого хватает для работы большинства накопительных агрегатов объемом до 100 литров. Убедитесь, что перепад высот между дном верхнего бака и точкой входа в нагреватель составляет не менее 1,5 метров.

Регулярно очищайте сеточки аэраторов на кранах и фильтры грубой очистки. В системах с малым напором даже незначительное загрязнение сетки снижает расход воды на 40–50%, что приводит к отключению термостата бойлера по перегреву. Установите косой фильтр с ячейкой 300 мкм на вводе и проверяйте его состояние раз в месяц. Чистый фильтр сохраняет проектную пропускную способность контура и продлевает срок службы магниевого анода, предотвращая оседание взвеси на дне бака.

Выбирайте модели с «сухим» ТЭН-ом, помещенным в защитную колбу. В условиях слабого давления и возможного образования воздушных пробок такие нагревательные элементы не перегорают мгновенно, в отличие от «мокрых» аналогов. Мощность 1,5 кВт оптимальна для баков на 50–80 литров, так как не создает пиковых нагрузок на сеть и обеспечивает прогрев до 65 градусов за 2–2,5 часа. Установка расширительного мембранного бака объемом 10% от емкости бойлера на линии ГВС компенсирует гидроудары при включении повышающего насоса.
