Заказчик часто формулирует задачу просто: есть проект, есть чертежи, нужно изготовить. На бумаге все выглядит прямолинейно. На практике именно на этом месте и начинается половина будущих проблем. Потому что изготовление металлоконструкций по чертежам — это не магическая кнопка “передали PDF — получили готовое изделие”, а производственный процесс, который держится на качестве исходных данных, логике документации и точности согласований еще до запуска в цех.
Если в комплекте не хватает размеров, не раскрыты узлы, не указаны материалы, противоречат друг другу листы или в работу ушла старая версия документации, это почти всегда заканчивается одинаково: расчет приходится пересматривать, производство тормозится на уточнениях, сроки плывут, а стоимость перестает быть той, на которую рассчитывали в начале. И чем нестандартнее конструкция, тем дороже обходится каждая недосказанность.
Ниже разберем без декоративной теории, что именно нужно подготовить до старта, какие чертежи подходят для предварительного расчета, а какие — для реального запуска, чем эскиз отличается от рабочей документации, где чаще всего ломается процесс и как сократить число уточнений между заказчиком, проектировщиком и производителем.

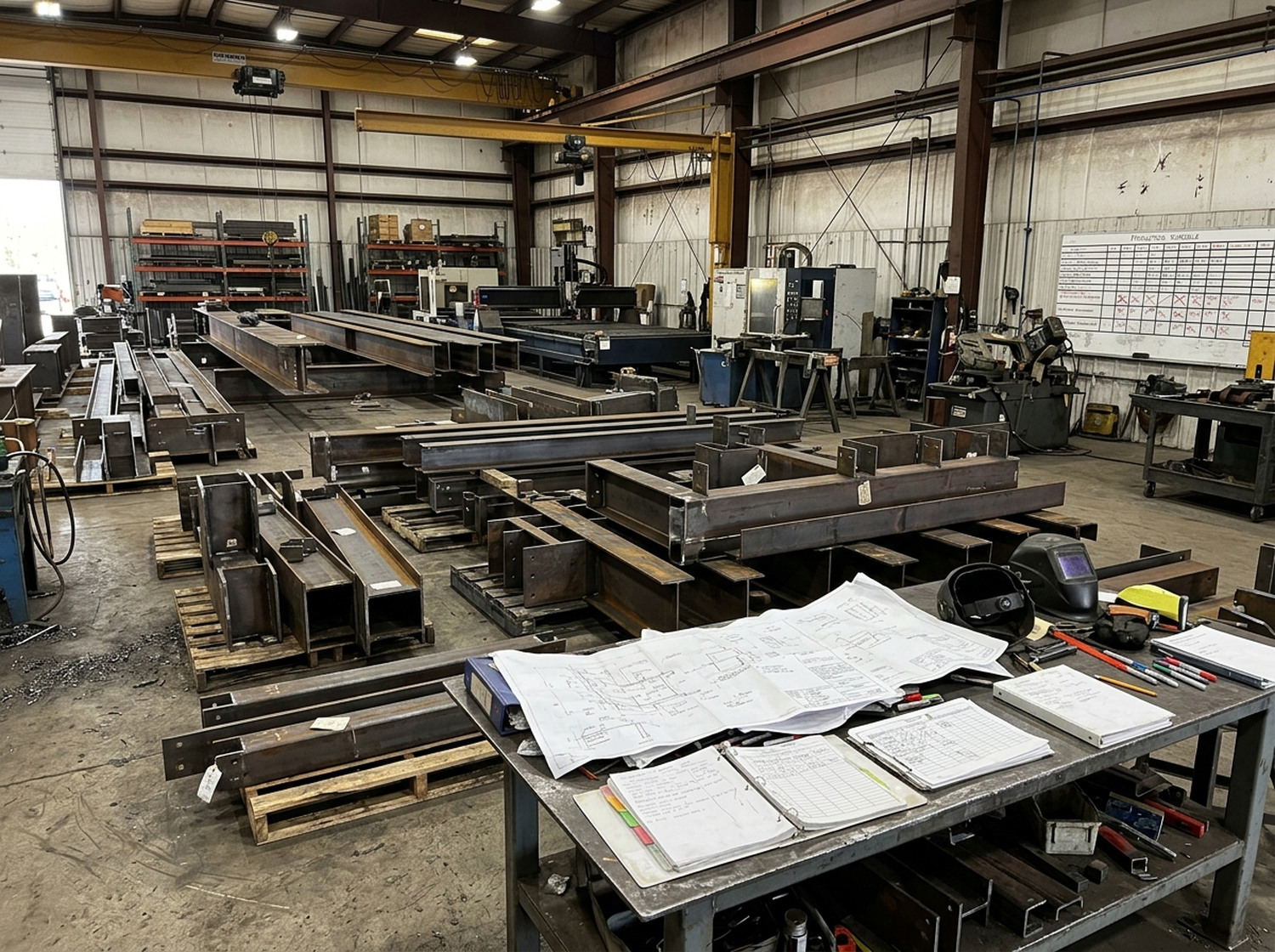

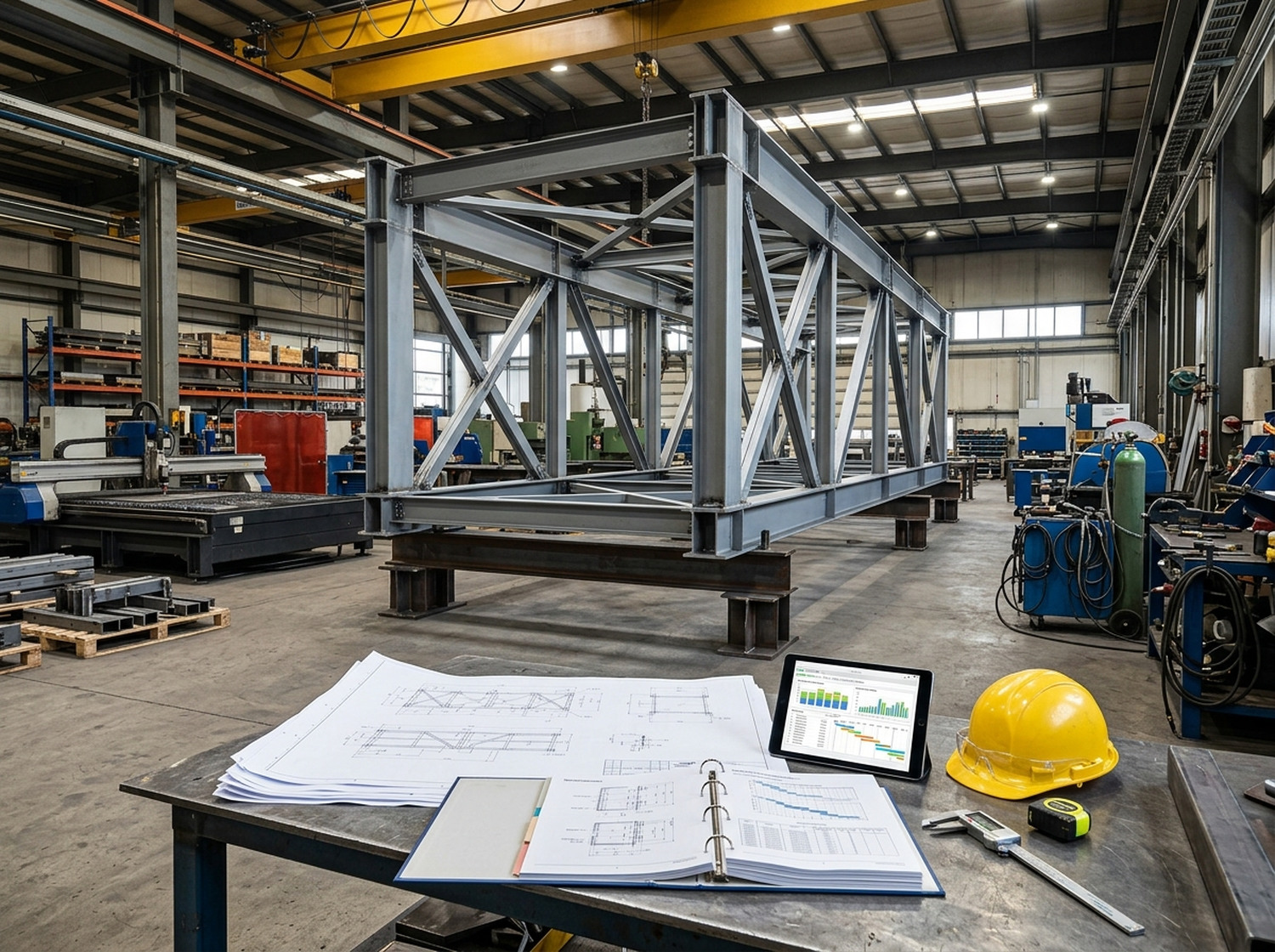

Что на практике означает изготовление металлоконструкций по чертежам
Когда говорят о производстве по документации заказчика, речь идет не только о типовых балках или колоннах. В работу могут передаваться самые разные позиции: колонны, балки, фермы, ригели, прогоны, связи, лестницы, площадки обслуживания, закладные детали, нестандартные опорные рамы, отдельные узлы, технологические металлоизделия и сборки под конкретный объект.
Но сама по себе фраза “сделать по чертежам” ничего не гарантирует. Для производителя важно понять не только геометрию изделия, но и весь контекст изготовления:
- что именно нужно выпустить;
- в каком количестве;
- из какого материала;
- с какими узлами соединения;
- с каким покрытием;
- в какой комплектности;
- в какой очередности поставки;
- в какой степени монтажной готовности.
Именно поэтому металлоконструкции по чертежам заказчика сначала проходят неформальную “проверку на производственную пригодность”. Хороший производитель смотрит не только на то, можно ли это изготовить в принципе, но и на то, можно ли это запустить без серии дополнительных вопросов, пересогласований и остановок.
Условно говоря, один комплект документации позволяет быстро посчитать стоимость и отдать детали в раскрой. Другой выглядит солидно, содержит десятки листов, но в нем не хватает критичных данных, без которых цеху придется гадать. А производство не любит гадания: там любая неопределенность превращается либо в запрос на уточнение, либо в риск брака.

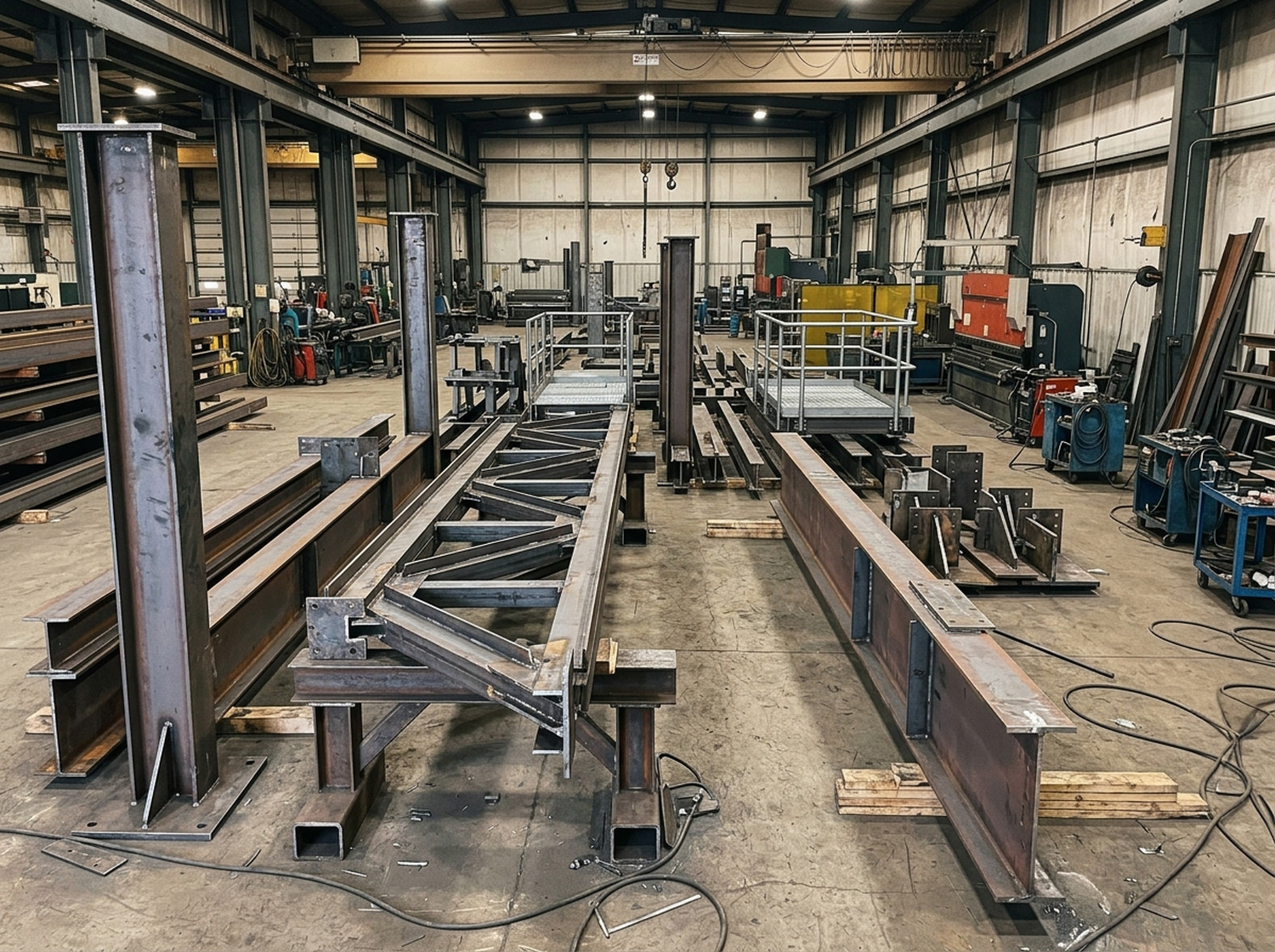

Какие изделия чаще всего изготавливают по документации заказчика
Для B2B-заказов наиболее типовой набор выглядит так:
- колонны и стойки;
- балки перекрытия и покрытия;
- фермы и подферменные конструкции;
- ригели и прогоны;
- вертикальные и горизонтальные связи;
- лестничные марши, площадки, ограждения;
- опорные рамы под оборудование;
- нестандартные сварные сборки;
- узлы крепления и закладные элементы;
- изготовление нестандартных металлоконструкций под конкретный объект или технологическую задачу.
Здесь есть важный нюанс. Чем дальше изделие уходит от типового сортамента и повторяемых решений, тем выше цена ошибки в документации. Для простой балки без покрытия и без сложных отверстий один пропущенный размер может оказаться рабочим вопросом. Для нестандартной рамы с привязкой к оборудованию, монтажным отверстиям, усиливающим косынкам и требованиями к поузловой сборке тот же пропуск уже может сорвать запуск полностью.
Какие данные нужны, чтобы заказ действительно можно было запустить
Если убрать лишнюю риторику, производителю нужны две вещи: понятная геометрия и полный набор технологически значимых требований. Без этого нельзя ни корректно посчитать стоимость, ни нормально спланировать производство.
В рабочем комплекте желательно видеть:
- габаритные размеры изделий;
- длины и размеры отдельных элементов;
- сечения профилей и толщины листовых деталей;
- марки материала;
- узлы соединений и их конструктивное решение;
- отверстия, диаметры, количество, привязки;
- сварные соединения и требования к ним;
- спецификации по позициям и количеству;
- обозначение сборочных единиц и деталей;
- требования к антикоррозионному покрытию или окраске;
- требования к маркировке;
- требования к комплектности поставки;
- условия монтажной готовности;
- порядок отгрузки, если поставка идет поэтапно.
Отдельно стоит сказать про исходные файлы. Для предварительного расчета стоимости часто достаточно PDF-комплекта, если он читаемый и в нем нет явных провалов по содержанию. Но для полноценной подготовки производства нередко полезны и дополнительные форматы: DWG, DXF, ведомости в табличном виде, спецификации, иногда 3D-модели как вспомогательный материал. Не потому, что без них нельзя жить, а потому, что они сокращают число ручных уточнений и риск ошибок при интерпретации документации.
Эскиз, ТЗ, КМ, КМД и рабочий чертеж: в чем разница и почему это не формальности
Одна из самых частых проблем в переговорах выглядит так: заказчик уверен, что “чертежи есть”, а производитель после просмотра говорит, что для запуска их недостаточно. Обычно спор здесь не о вредности одной из сторон, а о разных представлениях, что считать полноценной документацией.
Эскиз
Эскиз годится для общего понимания идеи: форма изделия, примерные размеры, компоновка, иногда принципиальные узлы. По эскизу можно предварительно обсудить реализуемость, прикинуть порядок стоимости и понять, насколько задача типовая или нестандартная.
Но эскиз почти никогда не равен производственному документу. В нем часто нет точных привязок, не раскрыты узлы, не прописаны материалы, не показаны все отверстия, отсутствуют спецификации. То есть считать “плюс-минус” можно, запускать без уточнений — обычно нельзя.
Техническое задание
ТЗ описывает требования к изделию и результату: что нужно получить, в каком объеме, при каких ограничениях, иногда в каких условиях эксплуатации. Это важная вещь, особенно когда конструкция нестандартная. Но ТЗ не заменяет рабочую графику. Оно помогает понять задачу, а не раскроить металл.
КМ
Раздел КМ — это, как правило, уровень проектных решений по металлоконструкциям: схема, компоновка, основные сечения, расчетная логика, принципиальные узлы. Для понимания объекта КМ крайне важен, но для цеха он часто недостаточен в чистом виде. Там может не быть всей деталировки, необходимой для изготовления каждой позиции.
КМД
Именно КМ и КМД металлоконструкций чаще всего вызывают путаницу у заказчиков, которые редко работают с производством напрямую. КМД — это уже детализация под изготовление: сборочные чертежи, деталировочные листы, марки, ведомости, раскладка элементов, привязки отверстий, узлы, сварка, спецификации. Проще говоря, это тот уровень, на котором изделие перестает быть проектной идеей и становится набором конкретных деталей и операций.
Рабочий чертеж
Рабочий чертеж — это документ, по которому можно выполнять конкретную производственную операцию без угадывания замысла автора. Если для каждой детали и сборки понятны размеры, материал, привязки, соединения и требования к исполнению, документ работает. Если в нем остаются белые пятна, это уже не рабочий документ, а повод для переписки.
Практическое правило простое: для предварительного расчета иногда достаточно эскиза или КМ, для запуска в производство нужна рабочая документация с достаточной детализацией. И чем меньше в ней двусмысленностей, тем быстрее движется заказ.
Можно ли получить расчет только по эскизу
Да, но важно понимать, что это будет именно предварительный расчет, а не окончательная стоимость с гарантией неизменности. Эскиз может помочь оценить порядок бюджета, примерную металлоемкость, сложность изготовления и возможные сроки. Это нормальная практика на ранней стадии, особенно если проект еще дорабатывается.
Проблема начинается, когда предварительный расчет по эскизу воспринимают как финальную коммерческую основу, а потом удивляются, почему цена изменилась после выдачи КМД. Причины почти всегда одни и те же:
- появились дополнительные элементы, которых не было видно на эскизе;
- уточнились узлы и объем сварки;
- обнаружились отверстия, косынки, накладки, ребра жесткости;
- изменилась марка стали или толщина элементов;
- добавились требования к покрытию, маркировке, упаковке, комплектности.
Если эскиз используется для первичной оценки — это рабочий инструмент. Если по нему пытаются сразу закрепить стоимость, сроки и точную спецификацию, начинается классический производственный жанр под названием “почему в финале все не так”.
Когда документации достаточно для расчета, а когда — для полноценного запуска
Полезно разделять две стадии: оценка заказа и запуск в производство. Их часто смешивают, отсюда и лишние конфликты.
Для предварительного расчета обычно достаточно, если:
- понятен тип изделия и его назначение;
- есть общие габариты и примерная конфигурация;
- видны основные сечения и ориентировочная металлоемкость;
- понятно количество позиций;
- известны базовые требования по материалу и покрытию.
Для запуска в производство нужно, чтобы:
- были все размеры и привязки без пробелов;
- отсутствовали противоречия между листами;
- были указаны марки материалов;
- были раскрыты узлы и соединения;
- были понятны отверстия, крепежные зоны, сварка;
- была спецификация и количество по каждой позиции;
- были понятны требования к покрытию, маркировке и комплектности;
- была актуальная, а не устаревшая версия документации.
Если коротко: рассчитать можно многое, изготовить без потерь времени — только то, что понятно цеху и контролю качества до мелочей.
Что чаще всего ломает запуск: типовые ошибки в чертежах и исходных данных
Ошибки в документации редко выглядят драматично на экране. Одна забытая привязка, одна неуказанная марка стали, один узел “по месту” — все это по отдельности кажется мелочью. В производстве такие мелочи умеют собираться в очень дорогой пазл.
Неполный комплект размеров
Ошибка: на листе есть общая геометрия, но отсутствуют отдельные размеры деталей, не хватает привязок отверстий или непонятно положение элемента относительно осей.
К чему приводит: расчетчик и технолог не могут однозначно интерпретировать изделие. Появляются запросы на уточнение, а если кто-то решит “додумать”, возрастает риск несоответствия при сборке или монтаже.
Как правильно: проверять чертеж не глазами автора, а глазами человека, который видит его впервые. Если положение элемента нельзя однозначно восстановить без устного пояснения — документация не готова.
Нет спецификации
Ошибка: есть графика, но нет нормальной ведомости деталей, марок, количества, массы или состава сборок.
К чему приводит: увеличивается ручная работа при расчете и подготовке производства, выше риск путаницы в позициях, дольше согласование, сложнее контроль комплектности поставки.
Как правильно: давать комплект, в котором графика и спецификация не спорят друг с другом, а дополняют.
Не указаны материалы
Ошибка: размеры есть, а марка стали, толщина, тип проката или требования к материалу не обозначены либо даны фрагментарно.
К чему приводит: невозможно корректно посчитать стоимость и подобрать закупку. Иногда проблема обнаруживается уже после согласования коммерческой части, что неприятно всем.
Как правильно: фиксировать материал по каждой позиции или как минимум по группам элементов, если это допускается структурой документации.
Не проработаны узлы
Ошибка: на общей схеме все красиво, а в реальности непонятно, как именно соединяются элементы: где накладки, как идет сварка, какие зазоры, какие фасонки, какие болтовые группы.
К чему приводит: задержка на стадии подготовки, доработка КМД, риск проблем при сборке и особенно при монтаже на объекте.
Как правильно: если узел критичен, его нельзя оставлять “само собой понятным”. На объекте такие вещи перестают быть очевидными очень быстро.
Нет отверстий или крепежных данных
Ошибка: изделие имеет привязку к монтажу или оборудованию, но в документации отсутствуют диаметры, шаг, оси, высотные отметки или логика крепления.
К чему приводит: несовпадение по месту, переделки, развертывание отверстий на монтаже, а иногда и полная невозможность установить элемент без переработки.
Как правильно: все, что связано с посадкой изделия, должно быть привязано жестко. Формулировка “уточнить на месте” хороша только до тех пор, пока конструкцию не привезли на площадку.
Противоречия между листами
Ошибка: на одном листе одна длина, на другом — другая; в спецификации одно сечение, на схеме — другое; количество не совпадает между ведомостью и маркировкой.
К чему приводит: торможение расчета, возврат на уточнение, риск запуска по неправильной версии данных.
Как правильно: перед отправкой делать внутреннюю сверку комплекта, а не надеяться, что производитель сам “разберется”. Разберется — но ценой времени.
Устаревшая версия документации
Ошибка: у заказчика в почте, чате, облаке и на компьютере лежат три редакции одного комплекта, а в производство случайно уходит не последняя.
К чему приводит: одна из самых неприятных историй: часть изделий уже пошла в работу, а потом выясняется, что актуальная версия другая.
Как правильно: вводить нормальную дисциплину версий: единое имя файла, дата, номер ревизии, список изменений, одно ответственное лицо за финальную отправку.
Не указано покрытие
Ошибка: заказчик считает, что покраска “и так понятна”, а производитель не получает четкого требования: грунт, эмаль, цинк, система покрытия, толщина слоя, зона без окраски, требования к подготовке поверхности.
К чему приводит: некорректный расчет стоимости, пересмотр сроков, проблемы по приемке.
Как правильно: покрытие — это не декоративный хвост в конце договора, а полноценная часть технического задания и расчета.
Непонятна логика сборки и поставки
Ошибка: по чертежам изделие есть, но непонятно, идет ли оно одной сборкой, укрупненными блоками или поэлементно; нужна ли маркировка под монтаж; как делить по очередям отгрузки.
К чему приводит: проблемы на складе, путаница при отгрузке и лишняя нервная энергия монтажников, которые неожиданно узнают, что комплектность придумана в стиле “разберетесь на месте”.
Как правильно: заранее согласовывать монтажную готовность, маркировку и порядок поставки. Это влияет не только на логистику, но и на саму организацию производства.
Почему слабая документация бьет не только по срокам, но и по деньгам
Есть распространенное заблуждение: если чертежи сырые, это просто добавит немного переписки. На деле плохая подготовка влияет почти на все.
Во-первых, страдает точность расчета. Пока не ясны материал, узлы, отверстия, объем сварки, покрытие и комплектность, цена неизбежно остается с допущениями. А любое допущение в металлоконструкциях — это потенциальная корректировка сметы.
Во-вторых, тормозится запуск. Цех нельзя кормить недоговоренностями. Производство любит последовательность: документация — проверка — спецификация — заготовка — сборка — сварка — контроль — покрытие — отгрузка. Если в начале цепочки хаос, дальше он не исчезает, а размножается.
В-третьих, растет риск переделок. Особенно это касается конструкций, которые должны стыковаться с уже существующими закладными, оборудованием, фундаментами, лестничными клетками, площадками обслуживания. Один неверный узел в документации может превратить монтаж в дорогое упражнение по адаптации металла к реальности.
И наконец, растет скрытая стоимость проекта. Не только за счет производства, но и за счет времени инженеров, закупки, логистики, монтажа, пересогласований и сдвига соседних работ по объекту. Хороший комплект чертежей экономит не только время производителя, но и деньги заказчика на всем маршруте изделия до монтажа.
Что нужно согласовать до запуска в производство
Даже качественная документация не отменяет необходимости зафиксировать параметры сотрудничества. Часть вопросов относится не к чертежу как таковому, а к исполнению заказа.
- Сроки. Не в формате “нужно срочно”, а с пониманием объема, очередности и реальной технологической загрузки.
- Объем поставки. Полный заказ или партиями, поэтапно или одной отгрузкой.
- Покрытие. Тип системы, требования к подготовке поверхности, ограничения по зонам нанесения.
- Комплектность. Что входит в поставку: только металлоконструкции или также метизы, ответные части, закладные, сопроводительные документы.
- Маркировка. Как должны быть обозначены элементы для удобства приемки и монтажа.
- Монтажная готовность. Степень укрупнения, допустимые транспортные габариты, сборка в цехе или на площадке.
- Логистика. Адрес, доступность разгрузки, очередность машин, требования к упаковке и защите.
- Порядок поставки. Какая часть нужна раньше, какие позиции критичны для старта монтажа.
Это не бюрократия ради бюрократии. Если не проговорить такие вещи заранее, даже идеально отрисованные чертежи не спасут от организационного бардака.
Как заказчику понять, что комплект документации уже можно отправлять производителю
Есть полезный практический подход: перед передачей комплекта попробовать ответить на вопрос — сможет ли сторонний инженер, не участвовавший в проектировании, понять по этим материалам, что именно делать, из чего, в каком количестве и в каком виде отгружать.
Если ответ неуверенный, значит комплект еще сырой. Перед отправкой стоит проверить хотя бы базовые вещи:
- все ли листы актуальны и относятся к одной версии проекта;
- совпадают ли марки, позиции и количество между схемами и спецификациями;
- есть ли все размеры и привязки;
- указаны ли материалы и толщины;
- понятны ли отверстия, узлы и соединения;
- прописано ли покрытие;
- понятна ли комплектность и маркировка;
- есть ли комментарии по очередности поставки и монтажной готовности.
Если проект нестандартный, полезно приложить короткое пояснение: что является критичным, какие допуски принципиальны, к чему конструкция привязывается, какие места нельзя трактовать свободно. Иногда одна страница внятных пояснений экономит десяток писем и пару дней согласований.
Как производитель обычно проверяет документацию заказчика
Со стороны это может выглядеть как “получили чертежи и считают цену”. На деле проверка обычно идет в несколько слоев.
Сначала смотрят на общую комплектность: что за изделие, сколько позиций, есть ли читаемая структура документации, нет ли явных провалов по данным. Затем оценивают производственную реализуемость: доступны ли материалы, понятны ли сечения, не конфликтуют ли узлы с технологией изготовления, нет ли скрытых сложностей в сборке.
Дальше проверяют расчетную достаточность: можно ли уже уверенно считать стоимость или пока придется закладывать допущения. Отдельным блоком оценивают организационные требования: покрытие, маркировку, комплектность, монтажную готовность, логистику.
Именно поэтому тема изделия по чертежам заказчика всегда упирается не только в наличие самих файлов, но и в качество их подготовки. Один и тот же по массе заказ может пройти расчет быстро или застрять в уточнениях просто из-за того, что в первом случае документация собрана дисциплинированно, а во втором — нет.
Как выстроить нормальное взаимодействие с производителем и не утонуть в версиях файлов
Многие проблемы рождаются не в цехе, а еще на этапе обмена файлами. В одном письме PDF, в мессенджере старая DWG, по телефону устное уточнение, в облаке новая редакция без пометки, а финальную спецификацию почему-то никто не приложил. Потом все удивляются, почему согласование затянулось.
Чтобы этого не было, достаточно соблюдать несколько простых правил:
- передавать комплект централизованно, а не кусками из разных источников;
- фиксировать номер версии и дату на каждом основном файле;
- назначать одного ответственного за актуальную редакцию;
- не заменять важные изменения устными комментариями;
- при обновлении комплекта кратко перечислять, что именно изменилось;
- отдельно помечать критичные правки, влияющие на расчет, массу, покрытие, узлы и сроки.
Если проект сложный, полезно сразу договориться, как будут проходить согласования: кто отвечает за технические вопросы, кто утверждает изменения, какой канал считается официальным, какая версия считается действующей. Иначе начинается привычная производственная археология: искать по переписке, где именно в какой момент кто-то отправил “последний финальный вариант 3”.
Практические сценарии: где чаще всего возникает лишний хаос
Если есть только эскиз, а сроки уже горят
Тогда производитель сможет дать предварительную оценку, но надо честно фиксировать, что цена и сроки потребуют пересмотра после детализации. Попытка немедленно запускать изготовление по сырым данным обычно заканчивается нервно и дороже.
Если есть КМ, но нет полноценного КМД
Нужно заранее понимать, кто и в каком объеме будет выполнять деталировку. Иногда это берет на себя производитель, но тогда это отдельная часть процесса, а не “небольшое уточнение по пути”.
Если конструкция нестандартная и завязана на существующий объект
Нужно особенно тщательно проверять привязки, посадочные размеры, отверстия, отметки, сопряжения с соседними элементами. Здесь ошибки в документации особенно болезненны, потому что подгонка на месте быстро становится дорогой.
Если поставка идет этапами
Нужно заранее делить комплект не только по спецификации, но и по логике монтажа и логистики. Иначе можно вовремя изготовить не то, что реально нужно первым.
Чек-лист до запуска заказа в работу
- Проверьте, что отправляете актуальную версию документации.
- Убедитесь, что все листы относятся к одному комплекту и не противоречат друг другу.
- Сверьте размеры, привязки, сечения, материалы и количество.
- Проверьте, раскрыты ли узлы, отверстия и соединения.
- Убедитесь, что понятны требования к сварке, покрытию, маркировке и комплектности.
- Отдельно зафиксируйте монтажную готовность и порядок поставки.
- Если есть нестандартные или критичные места, приложите пояснения.
- Передайте комплект через один согласованный канал и укажите номер версии.
- Не смешивайте предварительные материалы и финальные чертежи в одной цепочке без явных пометок.
- Если расчет нужен срочно по эскизу, сразу обозначьте, что это предварительная стадия, а не окончательный запуск.
Вывод
Изготовление по документации заказчика — нормальный и рабочий формат, но только в том случае, если сами исходные данные готовы к производственной реальности, а не только к красивому просмотру на экране. Чертежи для изготовления металлоконструкций должны отвечать на вопросы цеха, расчетчика, снабжения, контроля качества и монтажа, а не оставлять пространство для догадок.
Чем лучше подготовлен комплект, тем точнее расчет, спокойнее согласование, предсказуемее сроки и меньше риск переделок. И наоборот: неполные размеры, нераскрытые узлы, устаревшие версии и “потом уточним” почти всегда выходят дороже, чем нормальная подготовка до старта.
Если смотреть на вопрос трезво, надежный результат в таких проектах зависит не от громких обещаний, а от нескольких вполне земных вещей: корректной рабочей документации, понятных исходных данных, дисциплины версий, согласованных требований к покрытию и комплектности, а также нормальной коммуникации между заказчиком и производителем. Все остальное — уже следствие.
